LG-Ericsson eMG100-PRIU Mодуль ISDN, 1 порт PRI

LG-Ericsson eMG100-PRIU Mодуль ISDN, 1 порт PRI

Модуль PRIU содержит 1 PRI (30B+D) интерфейса.

Модуль интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1.

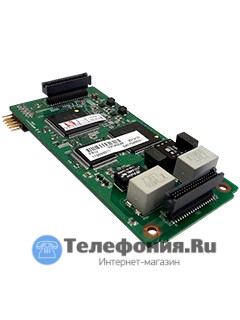

Модуль PRIU, показанная на рисунке, может быть установлена только в разъем CN2 материнской платы MBUS базового блока eMG100-KSUS.

Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823.

Модуль PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц.

Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).

Модуль PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии.


Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы.

Интерфейсный модйль PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).

Модуль PRIU можно устанавливать только в слот подключения модулей BRIU или PRIU материнской платы MBUS базового блока eMG100-KSUS.

При установке модуля PRIU становися невозможной установка в систему модулей BRIU1/2/4, а модули COIU2/4 могут устанавливаться только как дочерние на платы SLTU8/DTIU8 или во второй базовый блок.

Модуль PRIU можно установить только в первый базовый блок.
